آلات القطع المدارية في أنظمة خطوط أنابيب الغاز عالية النقاء

مقدمة

تعد أنظمة خطوط أنابيب الغاز عالية النقاء بمثابة العمود الفقري غير المرئي للعديد من الصناعات المتقدمة، بما في ذلك تصنيع أشباه الموصلات، والأدوية، والتكنولوجيا الحيوية، والفضاء، والمعالجة الكيميائية المتخصصة. في هذه البيئات، حتى أصغر جسيمات التلوث أو العيوب السطحية يمكن أن تؤدي إلى فشل تشغيلي خطير، أو عيوب في المنتج، أو مخاطر تتعلق بالسلامة.

وبسبب هذه المتطلبات الصارمة للغاية، يجب أن تتوافق كل مرحلة من مراحل تصنيع خطوط الأنابيب مع معايير النظافة الفائقة. ومن بين كل هذه المراحل، يعتبر قطع الأنابيب من أهم المراحل. يمكن أن تؤدي نهاية الأنبوب سيئة القطع إلى حدوث نتوءات أو أكسدة أو تلوث جزئي أو عدم دقة الأبعاد مما يعرض النظام بأكمله للخطر.

ولهذا السبب  أصبحت آلات القطع المدارية تقنية أساسية في تصنيع خطوط أنابيب الغاز عالية النقاء. إنها توفر أداء قطع دقيق ونظيف وقابل للتكرار يلبي المتطلبات المطلوبة لأنظمة الأنابيب فائقة النظافة.

يستكشف هذا المقال دور آلات القطع المدارية في أنظمة خطوط أنابيب الغاز عالية النقاء، ومبادئ عملها، ومزاياها التقنية، وتطبيقاتها الصناعية، وسبب كونها ضرورية للبنية التحتية الحديثة فائقة النظافة.

ما هي أنظمة خطوط أنابيب الغاز عالية النقاء؟

أنظمة خطوط أنابيب الغاز عالية النقاء هي شبكات متخصصة مصممة لنقل الغازات دون حدوث تلوث. قد تشمل هذه الغازات:

• نيتروجين عالي النقاء (N₂)

• الأرجون (آر)

• الأكسجين (O₂)

• الهيدروجين (H₂)

• الغازات العملية المتخصصة المستخدمة في تصنيع أشباه الموصلات

تستخدم خطوط الأنابيب هذه على نطاق واسع في:

• مصانع أشباه الموصلات (تصنيع الرقائق)

• غرف الأبحاث الصيدلانية

• مرافق إنتاج التكنولوجيا الحيوية

• أنظمة توزيع الغاز المعملية

• بيئات اختبار الفضاء الجوي

الشرط الرئيسي لهذه الأنظمة بسيط ولكنه صارم للغاية:

يجب أن يظل الغاز نقيًا كيميائيًا وفيزيائيًا من المصدر إلى نقطة الاستخدام.

حتى التلوث المجهري يمكن أن يؤدي إلى:

• عيوب شرائح أشباه الموصلات

• عدم استقرار التفاعل الكيميائي

• فشل الإنتاج الطبي

• تآكل المعدات

• مخاطر السلامة

ولذلك، يجب أن يتم تصنيع كل مكون من مكونات خط الأنابيب تحت رقابة صارمة على النظافة - بما في ذلك قطع الأنابيب.

لماذا يعد قطع الأنابيب أمرًا بالغ الأهمية في الأنظمة عالية النقاء

غالبًا ما يتم الاستهانة بقطع الأنابيب، ولكن في التطبيقات عالية النقاء تعد هذه إحدى خطوات التصنيع الأكثر حساسية.

يمكن أن تؤدي طرق القطع التقليدية إلى عدة مشاكل:

1. تشكيل لدغ

يمكن للنتوءات المعدنية الموجودة داخل الأنبوب أو خارجه أن:

• انقطع في تيار الغاز

• تسبب التلوث في اتجاه مجرى النهر

• تتداخل مع اللحام المداري

• فخ الجسيمات والرطوبة

في الأنظمة فائقة النظافة، حتى النتوءات المجهرية غير مقبولة.

2. أضرار الأكسدة والحرارة

يمكن أن تؤدي طرق القطع ذات درجات الحرارة العالية مثل القطع الكاشطة أو الحرارية إلى:

• حواف الأنابيب المؤكسدة

• تغير اللون

• تغيير خصائص المواد

تقلل هذه التغييرات من مقاومة التآكل وتزيد من خطر التلوث.

3. عدم دقة الأبعاد

يمكن أن يؤدي القطع غير المتناسق إلى:

• سوء محاذاة اللحام

• الفجوات في وصلات الأنابيب

• زيادة خطر التسرب

تتطلب الأنظمة عالية النقاء تفاوتات صارمة للغاية.

4. تلوث الجسيمات

قد تؤدي أدوات القطع غير المناسبة إلى:

• جزيئات معدنية

• الغبار والحطام

• الأجزاء الدقيقة السطحية

تعتبر هذه الملوثات خطيرة للغاية في بيئات أشباه الموصلات والمستحضرات الصيدلانية.

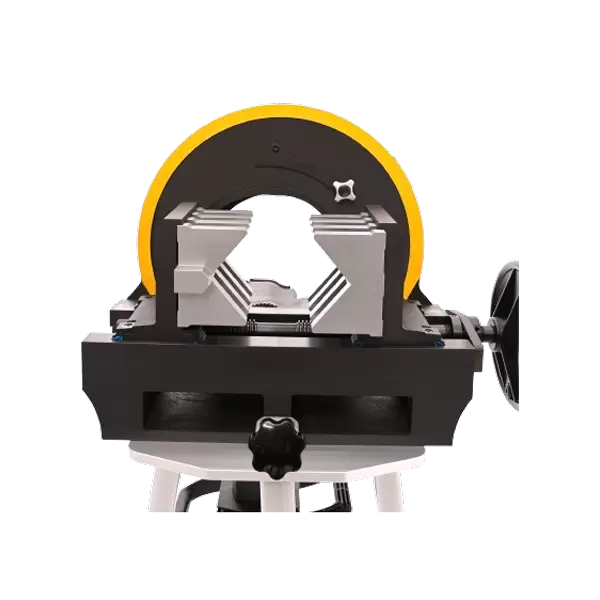

ما هي آلات القطع المدارية؟

آلات القطع المدارية هي أنظمة قطع أنابيب دقيقة تعمل عن طريق تدوير رأس القطع حول أنبوب ثابت.

بدلاً من تدوير الأنبوب (الذي يمكن أن يسبب عدم الاستقرار)، تقوم الآلة بما يلي:

• يحمل الأنبوب بقوة في مكانه

• يقوم بتدوير أداة القطع 360 درجة حولها

• يطبق ضغط التغذية المتحكم فيه

• ينتج قطعًا موحدًا ونظيفًا

يعتبر هذا التصميم مثاليًا للتطبيقات عالية النقاء لأنه يضمن:

• ظروف القطع مستقرة

• الحد الأدنى من خطر التلوث

• دقة أبعاد عالية

• نهايات الأنابيب الخالية من الحرق

لماذا تعتبر آلات القطع المدارية مثالية لأنظمة الغاز عالية النقاء

تم تصميم آلات القطع المدارية خصيصًا لتلبية المتطلبات الصارمة لأنظمة خطوط الأنابيب فائقة النظافة.

1. قطع بدون نتوءات للتحكم في التلوث

واحدة من أهم مزايا آلات القطع المدارية هي قدرتها على إنتاج نهايات أنابيب خالية من النتوءات.

ويتحقق ذلك من خلال:

• التحكم في حركة القطع الدورانية

• مشاركة الشفرة الدقيقة

• التحكم في معدل التغذية المستقر

• عملية اهتزاز منخفضة

يضمن القطع الخالي من الحرق ما يلي:

• لا تدخل أي جزيئات معدنية سائبة إلى نظام الغاز

• تنظيف أسطح اللحام

• انخفاض خطر التلوث المصب

تعتبر هذه الميزة ضرورية في صناعات أشباه الموصلات والصناعات الدوائية.

2. تقنية القطع على البارد تمنع الأكسدة

تستخدم العديد من آلات القطع المدارية عملية القطع البارد، وهذا يعني:

• لا يتم توليد الحرارة الزائدة

• لا يحدث أي تشوه حراري

• لا تتشكل طبقة الأكسدة

وهذا مهم للغاية لأن الأكسدة يمكن أن:

• الافراج عن الجزيئات في تدفق الغاز

• تقليل مقاومة التآكل

• تؤثر على جودة اللحام

يضمن القطع البارد احتفاظ الأنبوب بخصائصه المعدنية الأصلية.

3. قطع عالي الدقة لإعداد اللحام بشكل مثالي

تعتمد أنظمة الغاز عالية النقاء بشكل كبير على اللحام المداري بعد القطع. ولذلك، يجب أن تكون نهايات الأنابيب مستعدة تماما.

توفر آلات القطع المدارية:

• قطع مربعة (90 درجة).

• الحد الأدنى من انحراف التسامح

• أسطح نهاية ناعمة

• هندسة الأنابيب متسقة

وهذا يسمح بما يلي:

• أقوى اللحامات المدارية

• تقليل عيوب اللحام

• تحسين موثوقية النظام

4. لقط ذاتي التمركز لتحقيق الاستقرار الأبعاد

تعد محاذاة الأنابيب أمرًا بالغ الأهمية في الأنظمة عالية النقاء.

تستخدم آلات القطع المدارية المشابك ذاتية التمركز التي:

• أمسك الأنبوب بالتساوي

• منع التشوه

• الحفاظ على المحاذاة المحورية

وهذا يضمن:

• لا يوجد أنبوب بيضاوي ينتهي

• لا يوجد اختلال أثناء اللحام

• توزيع موحد لضغط القطع

5. بيئة توليد الجسيمات منخفضة

على عكس أدوات القطع الكاشطة، فإن آلات القطع المدارية تولد الحد الأدنى من الحطام.

هذا بسبب:

• لا توجد عملية طحن متضمنة

• يتم التحكم في القطع ونظيفة

• إزالة المعادن دقيقة وليست مدمرة

وهذا يقلل بشكل كبير من مخاطر التلوث في بيئات غرف الأبحاث.

6. التكرار للإنتاج الضخم

تتطلب الأنظمة عالية النقاء الاتساق عبر شبكات خطوط الأنابيب الطويلة.

تضمن آلات القطع المدارية ما يلي:

• تخفيضات متطابقة في كل مرة

• جودة الإنتاج مستقرة

• تقليل تبعية المشغل

وهذا أمر ضروري لمصانع أشباه الموصلات واسعة النطاق وأنظمة توزيع الغاز الصناعي.

تطبيقات آلات القطع المدارية في أنظمة الغاز عالية النقاء

تصنيع أشباه الموصلات

تتطلب مصانع أشباه الموصلات أنظمة توصيل غاز نظيفة للغاية لعمليات مثل:

• الطباعة الضوئية

• النقش

• الترسيب

تضمن آلات القطع المدارية إعداد أنابيب خالية من التلوث، مما يدعم إنتاج الرقائق الخالية من العيوب.

صناعة الأدوية

يتطلب إنتاج الأدوية أنظمة غازات وسوائل معقمة.

تساعد آلات القطع المدارية على ضمان:

• بناء خطوط الأنابيب الصحية

• الامتثال لمعايير GMP

• بيئات معالجة خالية من التلوث

مرافق التكنولوجيا الحيوية

تعتمد أنظمة التكنولوجيا الحيوية على بيئات الغاز المعقمة من أجل:

• عمليات زراعة الخلايا

• أنظمة التخمير

• البحوث المختبرية

يعد قطع الأنابيب النظيف أمرًا ضروريًا للحفاظ على السلامة البيولوجية.

أنظمة الفضاء الجوي

تستخدم أنظمة الاختبار والدفع في الفضاء الجوي غازات عالية النقاء مثل الأكسجين والنيتروجين.

تضمن آلات القطع المدارية ما يلي:

• مفاصل خطوط الأنابيب خالية من التسرب

• موثوقية هيكلية عالية

• تجميع دقيق

أنظمة توزيع الغاز المعملية

تتطلب مختبرات الأبحاث شبكات توصيل غاز مرنة وفائقة النظافة.

يضمن القطع المداري نقل الغاز بشكل آمن وخالي من التلوث.

الميزات التقنية الرئيسية التي تدعم التطبيقات عالية النقاء

عند اختيار آلات القطع المدارية لأنظمة الغاز عالية النقاء، هناك عدة ميزات مهمة:

1. التوافق مع الفولاذ المقاوم للصدأ

يجب أن تتعامل الآلات مع:

• 304 الفولاذ المقاوم للصدأ

• الفولاذ المقاوم للصدأ 316L

• سبائك متخصصة

2. التحكم في القطع فائق الدقة

يضمن التحكم الدقيق في التغذية ما يلي:

• أسطح قطع ناعمة

• الحد الأدنى من الإجهاد المادي

3. توافق غرف الأبحاث

تم تصميم بعض الآلات من أجل:

• انخفاض انبعاث الجسيمات

• معايير تشغيل غرف الأبحاث

4. خيارات التصميم المحمولة

تسمح آلات القطع المدارية المحمولة بما يلي:

• التثبيت في الموقع

• بناء خط الأنابيب الميداني

• عمليات الصيانة

5. التكامل مع أنظمة اللحام المدارية

تؤثر جودة القطع بشكل مباشر على جودة اللحام، لذا فإن التكامل مهم من أجل:

• أنظمة خطوط الأنابيب الآلية

• خطوط تصنيع عالية الدقة

آلات القطع المدارية مقابل طرق القطع التقليدية

تشرح هذه المقارنة بوضوح سبب تفضيل آلات القطع المدارية في الصناعات عالية النقاء.

الاتجاهات المستقبلية في تكنولوجيا قطع الأنابيب عالية النقاء

مع تحرك الصناعات نحو معايير نقاء أعلى، تستمر تكنولوجيا القطع المداري في التطور.

تشمل الاتجاهات الرئيسية ما يلي:

• أنظمة قطع ولحام مؤتمتة بالكامل

• تحسين معلمات القطع المستندة إلى الذكاء الاصطناعي

• مراقبة التلوث الذكية

• التكامل مع أنظمة المصانع الرقمية

• تصميمات متقدمة لانبعاثات الجسيمات المنخفضة

ستعمل هذه الابتكارات على تحسين الموثوقية في بناء خطوط الأنابيب فائقة النظافة.

خاتمة

تتطلب أنظمة خطوط أنابيب الغاز عالية النقاء دقة بالغة ونظافة وموثوقية في كل مرحلة من مراحل التصنيع. قطع الأنابيب، على الرغم من تجاهله في كثير من الأحيان، يلعب دورًا حاسمًا في ضمان سلامة النظام.

توفر آلات القطع المدارية حلاً متميزًا من خلال تقديم:

• قطع الأنابيب خالية من لدغ

• قطع بارد بدون أكسدة

• دقة أبعاد عالية

• انخفاض توليد الجسيمات

• إعداد اللحام المثالي

من خلال تصميمها الميكانيكي المتقدم وأنظمة التحكم الدقيقة، أصبحت آلات القطع المدارية أداة أساسية في بناء خطوط أنابيب أشباه الموصلات والأدوية والتكنولوجيا الحيوية والفضاء الجوي والمختبرات.

مع استمرار ارتفاع معايير الصناعة، ستظل آلات القطع المدارية بمثابة تقنية أساسية لبناء أنظمة توزيع غاز آمنة وفعالة وفائقة النظافة.
