تطبيق الآلات الممل في رافعات البوابة

رافعات Gantry هي معدات أساسية في مجالات تحميل الموانئ وتفريغها ، وبناء السفن ، وما إلى ذلك ، ودقتها الهيكلية واستقرار التشغيل تؤثر بشكل مباشر على كفاءة التشغيل وسلامة التشغيل. كمعدات عملية رئيسية ، تلعب الآلة الممل دورًا حاسمًا في تصنيع المكونات الأساسية مثل الدعم المنحدر وذراع الرافعة من رافعات الجنة من خلال قدرتها على معالجة الثقب العالية ، وتحسين الدقة الهيكلية واستقرار التشغيل بشكل كبير ، وضمان العمليات الفعالة والآمنة في الحقول من التحميل في الميناء وعدم التحميل ، وما إلى ذلك.

1. الخصائص الفنية وتصنيف الآلات الممل

1. آلة مملة قابلة للتطبيق

مناسبة لمعالجة أجزاء كبيرة من نوع الصندوق ، مثل قاعدة دعم الجليد لرافعات الرافعات. يمكن أن يتحمل طاولة عملها مئات الأطنان ، وعادة ما يتراوح قطر العمود الممل بين 100-200 مم ، ويمكن أن تصل دقة تحديد المواقع إلى 0.02 مم/م.

2. آلة CNC الممل والطحن

وظائف الطحن والطحن المتكاملة ، مناسبة لمعالجة الأجزاء الهيكلية المعقدة مثل أذرع الرافعة. من خلال نظام CNC للتحكم في الارتباط متعدد المحاور ، يمكن تحقيق نظام ثقب عالي الدقة والمعالجة المتكاملة للطائرة.

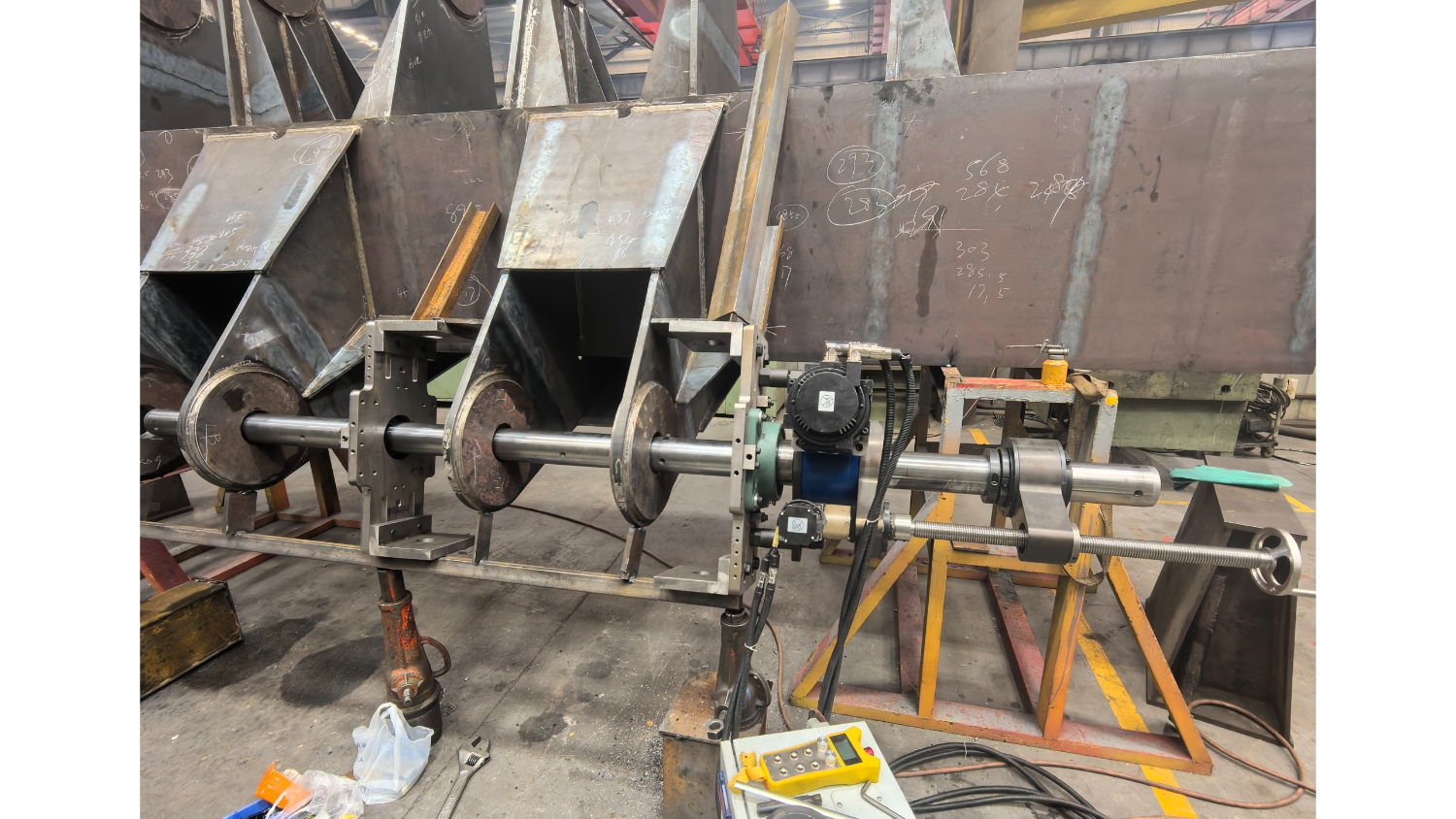

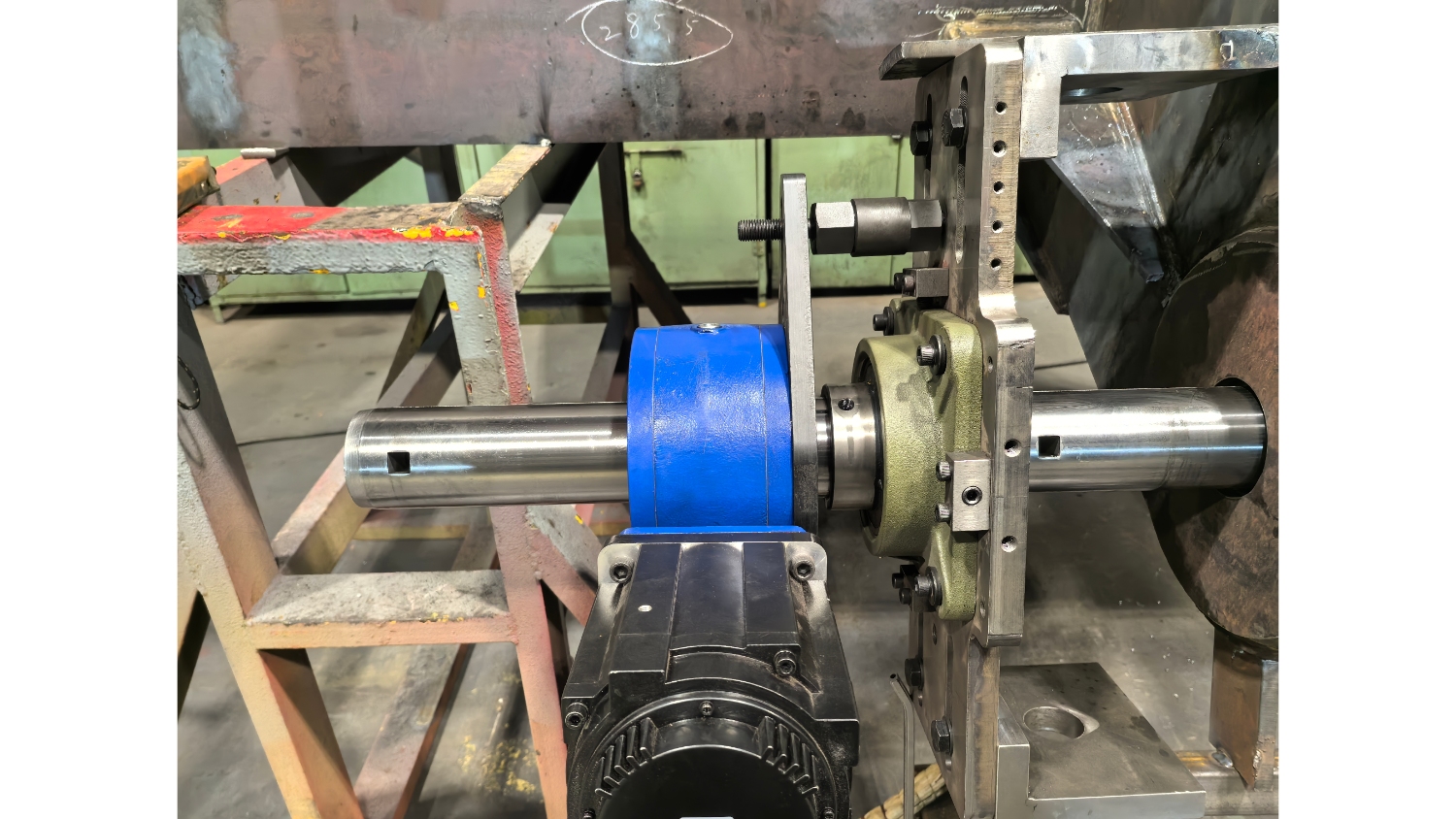

3. آلة مملة محمولة

تم تصميمه لسيناريوهات الصيانة في الموقع ، مثل إصلاح ثقب المقعد المحمل في رافعة الميناء بعد التآكل. يمكن للمعدات إكمال العملية المملة دون تفكيك الأجزاء ، وتقصير وقت التوقف بشكل كبير.

الثاني. المكونات الرئيسية ومتطلبات المعالجة من بوابة cra n es

يتضمن الهيكل الأساسي ل Crane Portal جهاز دعم الجليد ، والازدهار ، وذراع التوازن ، وآلية المشي ، والنظام الهيدروليكي. من بينها ، الأجزاء الرئيسية مثل ثقب مقعد المحمل لجهاز الدعم المنحدر ، وثقب عمود دبوس الطفرة ، وثقب تركيب الأسطوانة الهيدروليكية لديهم متطلبات عالية للغاية لدقة المعالجة. على سبيل المثال ، يجب التحكم في محور ثقب مقعد المحمل لجهاز الدعم المنحي في حدود 0.05 مم ، وإلا فإنه سيؤدي إلى اهتزاز وضوضاء أثناء تشغيل الرافعة ، وحتى تسبب حوادث السلامة.

يصعب تلبية طرق المعالجة التقليدية (مثل آلات الحفر والتدريبات الشعاعية) على متطلبات المعالجة لأنظمة الثقب عالية الدقة ، وأصبحت الآلات المملة المعدات الأساسية لتصنيع مكونات رافعة البوابة مع مزاياها من الصلابة الجيدة ، ودقة عالية تحديد المواقع ، والقدرة على تحقيق معالجة نظام الثقب المعقدة.

ثالثا. المزايا الفنية الأساسية للآلات الممل

بالمقارنة مع أساليب المعالجة التقليدية ، أصبحت آلات الحفر CNC الحديثة أداة قوية لحل مشاكل معالجة الرافعة من خلال ثلاثة ابتكارات تكنولوجية رئيسية:

1.

تعتمد الآلة المملة نظام تحكم مؤازرة حلقة مغلقة بالكامل ، جنبًا إلى جنب مع تقنية معايرة مقياس التداخل بالليزر ، لتحقيق دقة تحديد موقع ± 0.005 مم/م. من خلال جمع بيانات التشوه الحراري للأداة في الوقت الفعلي ، يمكن للنظام تعويض النظام تلقائيًا عن الأخطاء الناجمة عن تغييرات درجة الحرارة.

الحالة النموذجية: في معالجة ثقب محمل رافعة رافعة من 40 طن

2. نظام تحسين معلمة المعالجة الذكية

يمكن لنظام التحكم التكيفي القائم على خوارزمية الشبكة العصبية مراقبة قوة القطع وعزم الدوران وغيرها من المعلمات في الوقت الحقيقي ، وضبط سرعة التغذية تلقائيًا وسرعة المغزل. عند معالجة الفولاذ عالي القوة (σb = 1200mpa) ، يمتد النظام عمر الأداة بنسبة 40 ٪ عن طريق التنبؤ بنموذج تآكل الأداة.

الحالة النموذجية: في معالجة جزء معين من سبيكة الألومنيوم ، قلل النظام من خشونة السطح RA من 0.8μm إلى 0.4μm من خلال خوارزمية قمع الاهتزاز.

3. القدرة على معالجة المركب متعدد المحاور

يمكن لمركز الربط الممل ذو الخمسة محاور أن يدرك معالجة الثقوب في أي زاوية ، ومع دقة وضع زاوية الأرجوحة في المحور B من ± 2 ″ ، فهي مناسبة للهياكل السطحية المنحنية المعقدة.

الحالة النموذجية: في حالة معالجة رأس أوعية ضغط الطاقة النووية ، أكملت الجهاز المعالجة الدقيقة لـ 32 ثقوبًا مائلة من خلال الربط الخمسة المحوسب ، وتم التحكم في خطأ موضع الثقب عند ± 0.05 مم ، وتم زيادة كفاءة المعالجة بنسبة 60 ٪.

رابعا. اتجاهات تطوير التكنولوجيا وآفاق الصناعة

1. المعالجة الذكية مدفوعة بالتوائم الرقمية

إلى جانب تقنية إنترنت الأشياء (IoT) ، يتم تحقيق جمع البيانات في الوقت الفعلي وتحليلها لعملية مملة ، ويتم تحسين معلمات المعالجة من خلال خوارزميات الذكاء الاصطناعي لتحسين كفاءة الإنتاج.

2. نظام التصنيع التعاوني السحابي

يتم تحميل بيانات مثل معلمات المعلمات وحالة الأداة إلى السحابة في الوقت الفعلي ، ونظام اقتراح تحسين العملية يعتمد على تحليل البيانات الضخمة بشكل مستمر على تحسين كفاءة المعالجة

3. ابتكار تكنولوجيا التصنيع الخضراء

تقلل تقنية التصميم الدقيق (MQL) من كمية القطع السائل بنسبة 70 ٪ ، وتتم ترقية تقنية طلاء الأدوات ، ويتم تقليل انبعاثات الكربون بنسبة 15-20 ٪ ، ويتم تقليل التلوث البيئي

خامسا. الاستنتاج

الآلة المملة لديها مزايا فنية لا يمكن الاستغناء عنها في تصنيع وصيانة رافعات البوابة. من خلال تحسين العملية والترقية الذكية ، تشهد تقنية المعالجة المملة قفزة من "المعالجة الفردية" إلى "حل العملية الكاملة" ، مما يزيد من تحسين دقة المعالجة والكفاءة. في المستقبل ، مع تطوير مواد جديدة وعمليات جديدة ، ستلعب التكنولوجيا الممل دورًا أكثر أهمية في مجال معدات الرفع المتطورة.
